思銳簡單介紹CCD視覺檢測系統的工作過程

 1、工件定位檢測器探測到物體已經運動至接近攝像系統的視野中心，向圖像采集部分發送觸發脈沖。

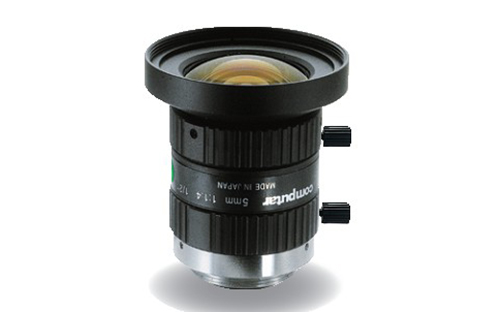

 2、圖像采集部分按照事先設定的程序和延時，分別向攝像機和照明系統發出啟動脈沖。

 3、攝像機停止目前的掃描，重新開始新的一幀掃描，或者攝像機在啟動脈沖來到之前處于等待狀態，啟動脈沖到來后啟動一幀掃描。

 4、CCD視覺檢測的攝像機開始新的一幀掃描之前打開曝光機構，曝光時間可以事先設定。

 5、另一個啟動脈沖打開燈光照明，燈光的開啟時間應該與攝像機的曝光時間匹配。

 6、攝像機曝光后，正式開始一幀圖像的掃描和輸出。

 7、圖像采集部分接收模擬視頻信號通過A/D將其數字化，或者是直接接收攝像機數字化后的數字視頻數據。

 8、圖像采集部分將數字圖像存放在處理器或計算機的內存中。

 9、CCD視覺檢測的處理器對圖像進行處理、分析、識別，獲得測量結果或邏輯控制值。

 10、處理結果控制流水線的動作、進行定位、糾正運動的誤差等。
