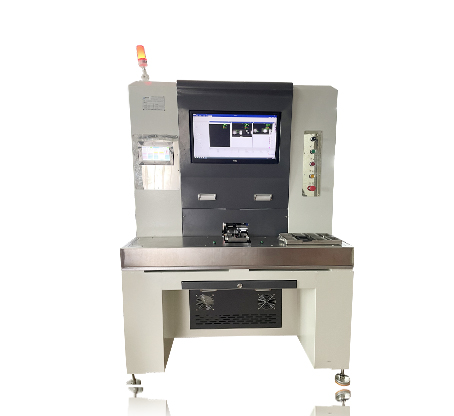

一個完整的視覺檢測設備系統主要包括以下幾個部件:
一、圖像采集部分
相機:是視覺檢測系統的核心部件之一,負責采集被檢測物體的圖像。相機的類型有很多種,包括面陣相機和線陣相機等。不同類型的相機適用于不同的檢測場景,例如面陣相機適用于拍攝靜止的物體,而線陣相機則適用于連續運動的物體。相機的參數如分辨率、幀率、感光度等對圖像質量和檢測有重要影響。
鏡頭:與相機配合使用,用于聚焦光線并將被檢測物體的圖像清晰地投射到相機的感光元件上。鏡頭的選擇取決于檢測任務的要求,包括焦距、光圈、視場角等參數。不同的鏡頭可以實現不同的放大倍率和視野范圍,以滿足不同尺寸物體的檢測需求。
光源:為圖像采集提供合適的照明條件,確保相機能夠獲得清晰、對比度高的圖像。光源的類型有很多種,如 LED 光源、熒光光源、鹵素光源等。不同的光源具有不同的光譜特性和光照強度,可以根據被檢測物體的材質、顏色、形狀等因素選擇合適的光源。例如,對于反光較強的物體,可以選擇角度可調節的環形光源或低角度光源,以減少反光對圖像質量的影響。
二、圖像處理部分
圖像采集卡:將相機采集到的模擬圖像信號轉換為數字信號,并傳輸?shù)接?jì)算機進行處理。圖像采集卡的性能參數如采樣頻率、分辨率、數據傳輸速度等對圖像的質量和處理速度有重要影響。
計算機:是視覺檢測系統的核心處理單元,負責運行圖像處理軟件和控制整個檢測系統的運行。計算機的性能要求取決于檢測任務的復雜程度和圖像數據的處理量。需要具備較高的處理器性能、內存容量和圖形處理能力,以確保能夠快速、準確地處理圖像數據。
圖像處理軟件:是視覺檢測系統的關鍵組成部分,負責對采集到的圖像進行分析、處理和識別。圖像處理軟件通常包括圖像預處理、特征提取、目標檢測、分類識別等功能模塊。不同的檢測任務需要不同的圖像處理算法和軟件功能,因此需要根據具體的檢測需求選擇合適的圖像處理軟件。
三、機械控制部分

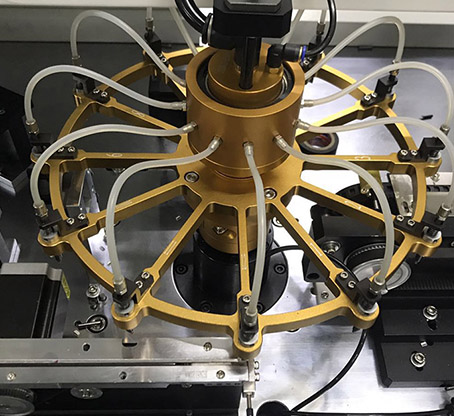

運動控制系統:負責控制被檢測物體的運動,以便相機能夠?qū)ζ溥M(jìn)行的檢測。運動控制系統通常包括電機、驅動器、控制器等部件,可以實現準確的位置控制和速度控制。在一些復雜的檢測任務中,還需要使用多軸運動控制系統,以實現對被檢測物體的多角度檢測。
機械結構:為視覺檢測系統提供穩定的支撐和安裝平臺,確保相機、光源和被檢測物體之間的相對位置關系穩定不變。機械結構的設計需要考慮檢測任務的要求、相機和光源的安裝方式、被檢測物體的尺寸和形狀等因素。需要具備足夠的強度和穩定性,以確保在檢測過程中不會發生振動或變形。
四、人機交互部分
顯示器:用于顯示采集到的圖像和檢測結果,以便操作人員進行觀察和分析。顯示器的尺寸、分辨率和色彩還原度等參數對圖像的顯示有重要影響。
輸入設備:如鍵盤、鼠標、觸摸屏等,用于操作人員與視覺檢測系統進行交互,設置檢測參數、啟動檢測任務、查看檢測結果等。
