毛邊檢測新功能的開發主要針對產品邊緣輪廓的外觀管控,其包含:產品表面輪廓披峰、臟污、缺料、不飽膜等等一系列存在缺陷的不良品。
一、產品取樣
下圖為樣品的取樣參數設定,樣品盡量選取標準的良品。1號檢測框為旋轉和垂直水平跟蹤設定,2號框為產品取樣。
二、OK品

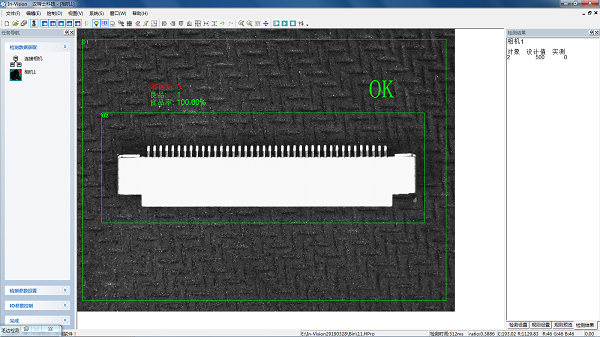

下圖產品經CCD檢測為OK品。實測值為“0”;其意思為此產品與取樣圖片的像素差異值為0。
三、NG品

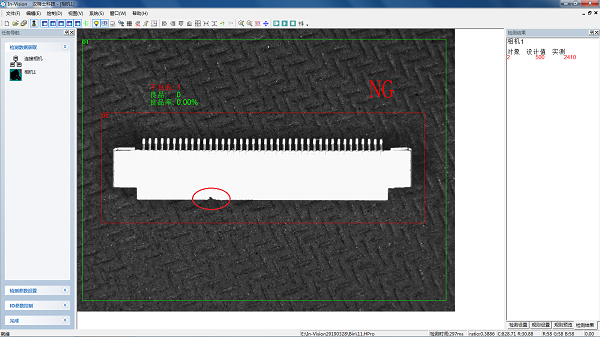

下圖產品經CCD檢測為NG品。實測值為“2410”;其意思為此產品與取樣圖片的像素差異值為2410個像素差異值。
四、NG品

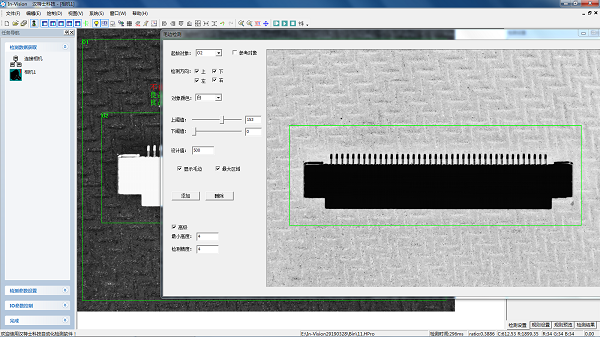

下圖為NG品MAKE點抓取圖(左側紅色框標記位置為原圖,右側為抓取圖);1號檢測框為旋轉和垂直水平跟蹤設定,2號框為檢測框。
