ccd視覺檢測相機篇

2023-06-20 10:53:53
96

工業相機又俗稱攝像機,相比于傳統的民用相機(攝像機)而言,它具有高的圖像穩定性、高傳輸能力和高抗干擾能力等,目前市面上工業相機大多是基于CCD(Charge Coupled Device)或CMO(Complementary Metal Oxide Semiconductor)芯片的相機。

其中,CCD是目前機器視覺最為常用的圖像傳感器。它集光電轉換及電荷存貯、電荷轉移、信號讀取于一體,是典型的固體成像器件。

CCD的突出特點是以電荷作為信號,而不同于其它器件是以電流或者電壓為信號。ccd視覺檢測成像器件通過光電轉換形成電荷包,而后在驅動脈沖的作用下轉移、放大輸出圖像信號。

典型的CCD相機由光學鏡頭、時序及同步信號發生器、垂直驅動器、模擬/數字信路組成。CCD視覺檢測作為一種功能器件,與真空管相比,具有無灼傷、無滯后、低電壓工作、低功耗等優點。

CMOS圖像傳感器的開發則最早出現在20世紀70 年代初,90 年代初期,隨著超大規模集成電路 (VLSI) 制造工藝技術的發展,CMOS圖像傳感器得到迅速發展。

CMOS圖像傳感器將光敏元陣列、圖像信號放大器、信號讀取電路、模數轉換電路、圖像信號處理器及控制器集成在一塊芯片上,還具有局部像素的編程隨機訪問的優點。

目前,CMOS圖像傳感器光學影像篩選機以得到了廣泛的應用。

CCD視覺檢測

 如何選擇:

1、根據應用的不同分別選用CCD或CMOS相機CCD工業相機主要應用在運動物體的圖像提取,如貼片機機器視覺,當然隨著CMOS技術的發展,許多貼片機也在選

2、分辨率的選擇首先考慮待觀察或待測量物體的精度,根據精度選擇分辨率。相機像素精度=單方向視野范圍大小/相機單方向分辨率。則相機單方向分辨率=單方向視野范圍大小/理論精度。若單視野為5mm長,理論精度為0.02mm,則單方向分辨率=5/0.02=250。然而為增加系統穩定性,不會只用一個像素單位對應一個測量/觀察精度值,一般可以選擇倍數4或更高。這樣該相機需求單方向分辨率為1000,選用130萬像素已經足夠。

其次看工業相機的輸出,若是體式觀察或機器軟件分析識別 ,分辨率高是有幫助的;若是VGA輸出或USB輸出,在顯示器上觀察,則還依賴于顯示器的分辨率,工業相機的分辨率再高,顯示器分辨率不夠,也是沒有意義的;利用存儲卡或拍照功能,工業相機的分辨率高也是有幫助的。

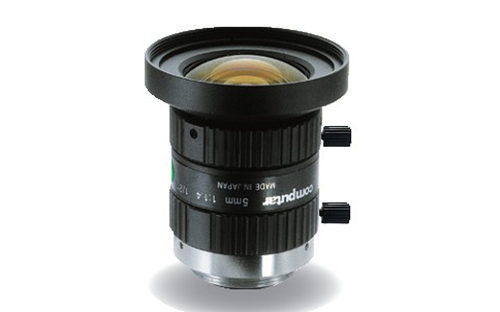

3、與鏡頭的匹配傳感器芯片尺寸需要小于或等于鏡頭尺寸,C或CS安裝座也要匹配(或者增加轉接口)。

4、相機幀數選擇體有運動要求時,要選擇幀數高的工業相機。但一般來說分辨率越高,幀數越小。
